NVMe-IP

NVMe IPコア は、NVMe PCIe SSDを、CPUおよび外部メモリなしでインターフェースするIPコアです。数百ギガ~テラバイトの大容量かつギガバイト/秒レベルの超高速のパフォーマンスを要求するアプリケーションのストレージに最適です。また従来複数SSDのRAIDで実現していた超高速転送を1ストレージで可能になるため、システムのコンパクト化にも貢献します。PCIe規格準拠のため、M.2ストレージにも対応が可能です。

PCIe Gen4 Soft IP内蔵 NVMeG4 IPコアでは、デバイス内蔵のPCIe Hard IPに依存せずNVMe SSDの接続が可能となり、デバイスのトランシーバー数を最大限利用した超多段RAIDシステムの構築が可能になります。NVMeG4 IPコアについて

raNVMe-IP (Random Access NVMe IP) は、ランダム・アクセスと低レイテンシーに最適化されています。CPUを使用せずに高性能NVMe SSDに500K IOPS超のランダム(ライト)・アクセスを実現します。最高パフォーマンスでNVMe SSDに複数同時アクセスが必要なアプリケーション、例えばSSD高速データ・ベース検索システムなどに最適です。raNVMe IPコアについて

rmNVMe-IP (ランダム・アクセス&マルチ・ユーザー NVMe IP) は、高IOPS ランダム・アクセスを要求するアプリケーション向けに高度に最適化された、超高性能NVMe ホスト・コントローラーです。 rmNVMe-IP は複数のユーザー・インターフェイスをサポートし、各ユーザーは単一NVMe SSDに対して同時にリード/ライトアクセスを実行できます。rmNVMe IPコアについて

Xilinx社のFPGAに対応したリファレンス・デザインをコア製品に標準添付しており、製品開発の短縮に役立てることができます。また、Xilinx社製FPGA評価ボード用デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます。

CPU/外部メモリ不要
標 準 版
PCIe Soft IP内蔵
PCIe Hard IP不要
500K IOPS超の
ランダム・アクセス
マルチ・ユーザー
R/W同時対応
マルチ・ユーザー
ランダム・アクセス
NVMe IP NVMeG4 IP raNVMe IP muNVMe IP muNVMe IP

NVMe IP コアシリーズ セレクション・ガイドで最適なソリューションを選択する

特長

  • CPU なしでNVMe規格のPCIe SSDをアクセスするためのアプリケーション・レイヤを構成
  • 接続容易なユーザ制御インターフェースおよびデータポート用FIFOインターフェース
  • FPGA 内蔵の PCIe 統合ブロックと 128 ビット・バスで直結
  • BRAM で構築する 256K バイトのデータ・バッファをコアに内蔵
  • 対応コマンド - IDENTIFY, WRITE,READ, Shutdown, SMART, Secure Erase, Flush
    • その他のコマンドにもオプション対応致します。詳しくはお問い合わせください
  • 以下のNVMeデバイスをサポート
    • ベース・クラス・コード:01h (マス・ストレージ), サブ・クラス・コード:08h (不揮発性メモリ), プログラミング・インターフェイス:02h (NVMHCI)
    • MPSMIN (最少メモリ・ページ・サイズ): 0 (4Kbyte)
    • MDTS (最大データ転送サイズ): 0 (制限なし) または、少なくとも5 (128Kバイト)
    • 512バイト/4Kバイトセクタに自動対応
  • NVMeG4-IP (PCIe Gen4 Soft IP内蔵版) を用意、PCIe Hard IP非搭載デバイスにも対応 (Gen3版もあります)NVMeG4 IP / NVMeG3 IP コアについて詳しくはこちら
  • raNVMe-IPは、CPU不要で500K IOPS 超のランダム・アクセスを実現 raNVMe IPコアについて詳しくはこちら
  • CPU不要で exFAT & FAT32 ファイルシステム制御が可能(オプション)
  • UltraScale+ デバイスファミリはURAM対応可能、BRAM消費の抑制に貢献(オプション)
    • 通常 BRAM 消費 66 Tiles → URAM使用時 8 URAM + 2 BRAM Tiles
  • PCIe スイッチに対応(カスタマイズによる個別対応。詳しくはお問い合わせください)
  • 評価用アダプタボード AB17-M2FMC, AB18-PCIeX16 を準備
  • 実機動作するリファレンス・プロジェクトを製品に同梱、コア以外は全てソースコードで提供
  • 安心の国内サポート

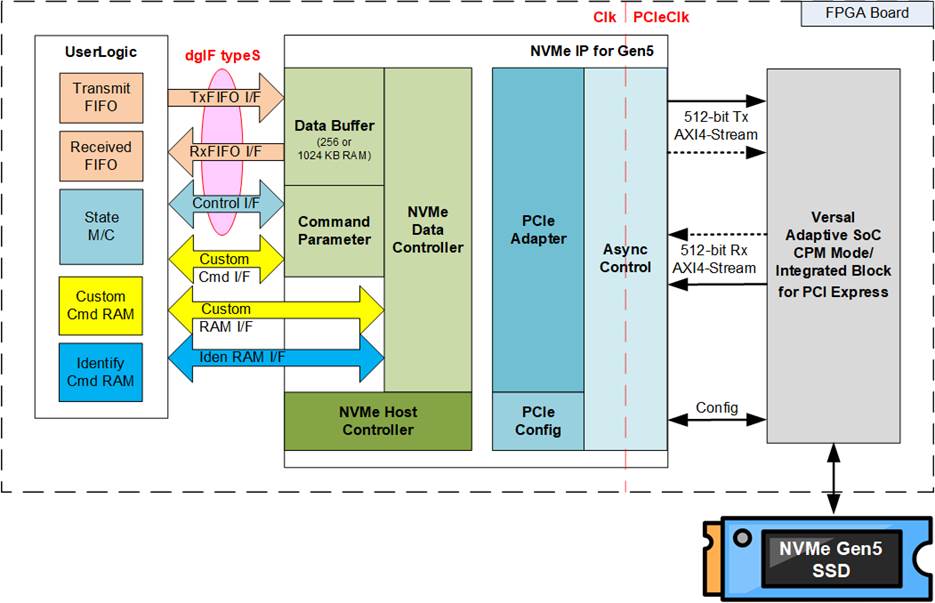

ブロック図


* クリックして拡大する

詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る
資料 Xilinx共通
NVMe-IPコア ブロシュアー Rev2023Q4JX
NVMe-IPコア プレゼンテーション Rev2.4JX
NVMe IP コアシリーズ セレクション・ガイド Rev1.0J
IPコア紹介ビデオ
IPコア紹介

リファレンス・デザイン
紹介


技術資料 & 無償評価ビットファイル

対応デバイス Versal VCK190, Alveo U50
Zynq UltraScale+ ZCU106/ZCU102, Virtex UltraScale+ VCU118
Kintex UltraScale+ KCU116, Kintex UltraScale KCU105

Zynq-7000 ZC706/mini-ITX, Virtex-7 VC707/VC709, Kintex-7 KC705, Artix-7 AC701
IPコア
& オプション
データシート リファレンスデザインドキュメント デモ手順書
FPGAボード セットアップ ドキュメント 無償評価デモファイル
* パスワード依頼
デモビデオ
NVMe-IP(Gen4) Rev2.0 Rev1.02 Rev1.07 Rev4.7 VCK190
U50
2ch RAID0
(Gen4)
Rev1.1 Rev1.3 Rev2.2 VCK190
NVMe-IP (Gen3) Rev3.09 Rev3.11 Rev4.4 Rev4.7 ZCU111 (AB17)
ZCU106 (AB18)
ZCU106 (AB17)
VCU118 (AB17)
VCU118 (AB18)
KCU105 (AB18)
KCU105 (AB17)
KC705
AC701
VC707
VC709
ZC706
Z7045


2ch RAID0
(Gen3)
Rev1.4 Rev2.1 Rev2.2 KCU105 (AB18)
KCU105 (AB17)
4ch RAID0 Rev1.1 Rev1.1 VCU118
DDR使用
サステインレート
Rev1.3 Rev1.2 Rev4.7 KCU105 (AB18)
KCU105 (AB17)
NVMe-IP用 exFAT-IP Rev1.6 Rev1.5 Rev2.1 Rev4.7 ZCU106
KCU105
exFAT-IP FTP サーバデモ
with TOE25G-IP Rev1.0 Rev1.0 Rev1.0 KCU116
with TOE10G-IP Rev1.2 Rev2.0 Rev2.1 ZCU106
KCU105
NVMe-IP用 FAT32-IP Rev2.0 Rev1.2 Rev1.2 Rev4.7 ZCU106
KCU105
ZC706
PCIeスイッチ対応
※カスタマイズ対応。詳細はお問い合わせ下さい
Rev1.2 Rev1.1 Rev1.2 KCU105
ZCU106
VCU118
* パスワードが必要です。パスワード依頼フォームからパスワードが入手できます。

購入前に無償で実機評価できます!!

本NVMe-IPはXilinx社製FPGA評価ボード上で購入前に無償で評価が可能です。
評価用PCIeクロスオーバーアダプタボードAB18-PCIeX16も準備しております。

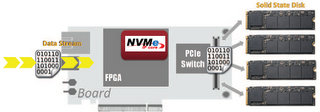

PCIe スイッチ対応

複数SSDの接続、また別ホストからのアクセスが可能となり、応用範囲がさらに広がります。(カスタマイズは個別対応致します。お問い合わせ下さい)






注文情報

IPコア 型番 対応デバイス
(PCIe Gen4 対応)
NVMe-IP-***
-ALV: Alveo, -VUPG4: Virtex UltraScale+
(PCIe Gen3 対応)
NVMe-IP-***
-VUPG3: Virtex UltraScale+, -ZUPG3: Zynq UltraScale+, -KUPG3: Kintex UltraScale+, -KU: Kintex UltraScale, -VT7: Virtex-7
(PCIe Gen2 対応)
NVMe-IP-***
-ZQ7: Zynq-7000, -KT7: Kintex-7, -AT7: Artix-7
追加オプション
NVMe-IP-RAMplus-USP UltraScale+ 用のURAM版またはBRAM版のIPを追加提供
NVMe-IP-FAT32-X NVMe-IPコア用FAT32ファイルシステム。 NVMe-IPコアと同時購入できます。
NVMe-IP-exFAT-X NVMe-IPコア用exFATファイルシステム。 NVMe-IPコアと同時購入できます。
NVMe-IP-xxx-SW PCIeSwitchに対応
評価用アクセサリ 型番 説明
AB17-M2FMC NVMe-IPコア評価用M.2-FMC変換アダプタボード 。最大2台のM.2 NVMe SSD の接続が可能。※M.2 SSDは付属しません
取扱説明書ダウンロード

購入する
AB18-PCIeX16 NVMe-IPコア評価用x16レーンPCIeクロスオーバーアダプタボード
取扱説明書ダウンロード

購入する

パフォーマンス

本NVMe-IPコアは、NVMe PCIeSSDのパフォーマンスを最大限に引き出し、3300MB/s超の高速転送が実現可能です(KCU105, Samsung製960Proでの評価*)。Xilinx 各種FPGAボード用時間限定版bitファイルを準備しており、購入前に無償でパフォーマンスを実機で評価することができます。

このデモをyoutubeで視聴できます。 超速転送デモビデオ(KCU105編)をyoutubeで視聴する



各種フォームファクタのPCIeSSDに対応

NVMe-IPコアにより、様々なフォームファクタのSSDとの接続が可能になります。例えばM.2タイプSSD採用により、超小型データ集録システムの実現が可能です。
M.2 SSD HHHL PCIe SSD SFF8639 SSD

アプリケーション例

NVMe-IPコアは、大量のデータを高速に転送するアプリケーションに最適なソリューションです。
監視カメラ データロガー 動画編集システム 医療画像解析
システム
航空宇宙・防衛

超小型FPGAデータ収録システム例

FPGAにNVMe-IPとデータ集録ユーザロジックを組込み、M.2. SSDにデータを記録させることで、超小型・超高速データ集録システムを実現できます。
