CPU・ソフトウェアに依存しない、完全なSATAストレージを実現

SATA SSDは、実績ある接続性、低消費電力、PCBルーティングの容易さ、幅広いSSD対応という点で、長寿命システムに適した現実的な選択肢であり続けています。デザイン・ゲートウェイは、CPU不要で完全ハードウェアロジックのSATA-IP、ホストコントローラーIP(HCTL-IP)、RAID0およびexFATのオプション・モジュールを提供しており、データパスをFPGAハードウェア内に保ちながら、性能向上・容量増設・標準exFATファイル書き込みのオプションを自在に選択できます。

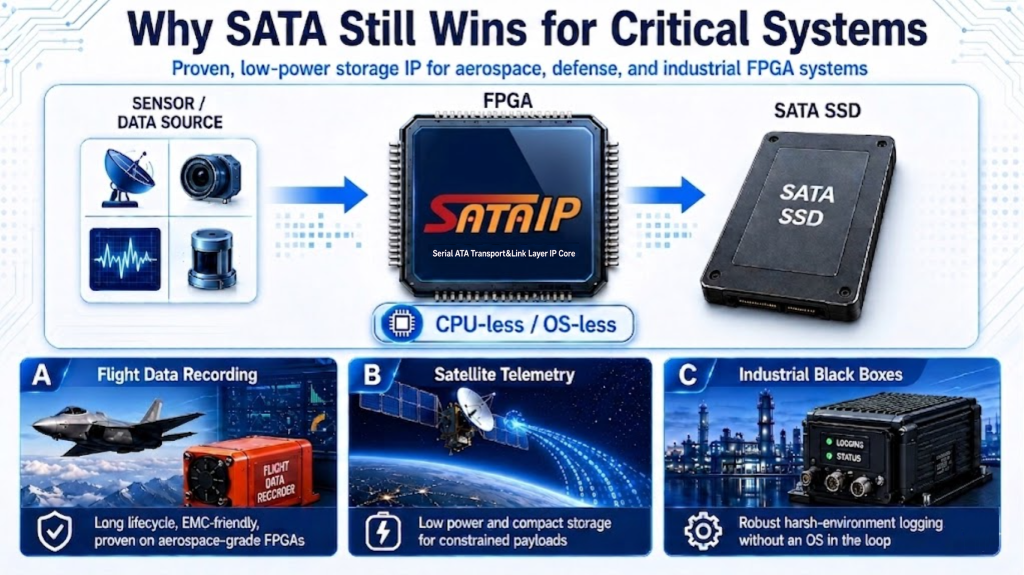

① SATA-IP core

実績ある信頼性、軽量、シンプル、安定動作

主な特長

🛡️

実績ある
ストレージ

ミッションクリティカルなシステムで約20年の実績

🔧

シンプルな
ハードウェア設計

6Gbps SATA IIIにより、PCB信号品質とEMCへの要求を緩和

🔋

リソースと
消費電力の削減

小さなFPGAフットプリントと低消費電力

🔌

幅広い
FPGAサポート

トランシーバー搭載の多数のFPGAに対応。PCIe Hard IP不要

📈

スケーラブルな
マルチチャネル

複数のSATAチャンネルを追加して帯域幅と容量の拡張可能

② RAID0 向け SATA-HCTL IP

複数のSATA SSDで帯域幅と容量をスケールアップ

提供する機能

📈

スケーラブル

SATA SSD＆チャネルを追加するだけで帯域幅と容量が向上

⚡

マルチチャネル

複数のSATA-IPチャネルが並行稼働して最大スループットを実現

⚙️

完全ハードロジック

CPU不要、OS不要、ソフトウェア不要のデータパス

🎁

無償でデザイン提供

RAID0デザインを追加費用不要で提供

⬇️

すぐに使える
デモファイル

マニュアル、デモビットストリーム、テスト結果をすぐにご利用いただけます。

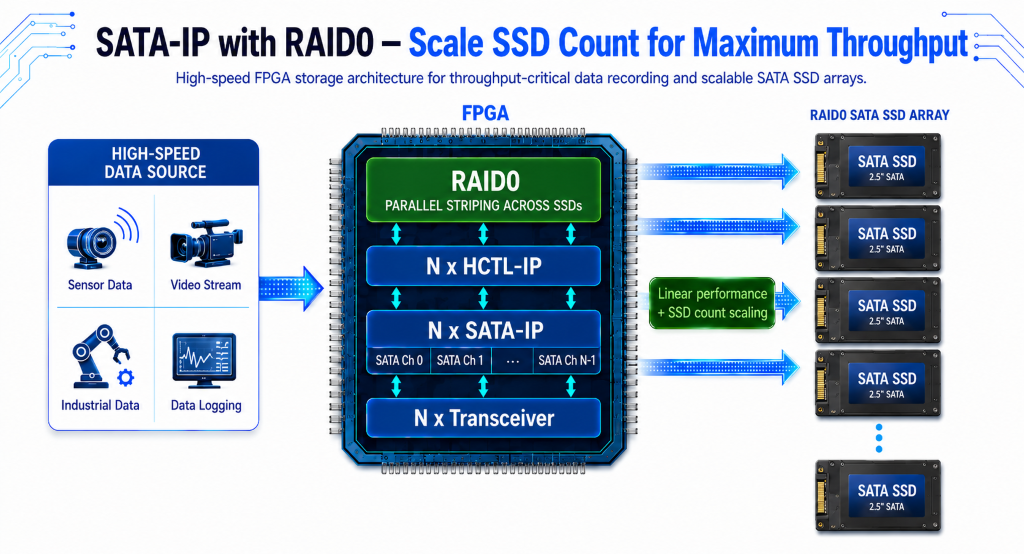

RAID0は、SATAベースのFPGAシステムにおいてパフォーマンスとストレージ容量を高める最も一般的な手法です。SATAプロトコルはSSD1台あたり1トランシーバーペアのみを使用するため、多くのトランシーバーを搭載した最新FPGAでは、単一のRAID0コントローラー配下でSATA-IP + HCTL-IPインスタンスを追加するだけで容易にSSD台数を拡張できます。デザイン・ゲートウェイは、SATA-IP、HCTL-IP、およびRAID0コントローラーを含む完全なRAID0リファレン・スデザインを、SATA-IP ご購入のお客様に追加費用なしで提供します。

RAIDボード別デモ対応状況

ベンダー	構成	ボード / デモファイル	ドキュメント
AMD	4チャンネル RAID0 SATA-HCTL	ZCU102 KCU105 VC707 VC709 ZC706 KC705 Mini-ITX 7z045 Mini-ITX 7z100	リファレンスデザイン
AMD	8チャンネル RAID0 SATA-HCTL	ZCU102 KCU105	リファレンスデザイン
AMD	8ch RAID0 + DDR Sustained Rate	KCU105	リファレンスデザイン
Altera	4チャンネル RAID0 SATA-HCTL	Arria 10 SoC Reflex Alaric Arria V GX	リファレンスデザイン
Altera	8チャンネル RAID0 SATA-HCTL	Arria 10 SoC Arria 10 GX Stratix V GX	リファレンスデザイン

デモ動画

► AMD 4ch RAID0 by SATA-HCTL： YouTubeで見る
► AMD 8ch RAID0 by SATA-HCTL： YouTubeで見る
► Altera 4ch RAID0 by SATA-HCTL： YouTubeで見る

③ SATA-IP 向け exFAT-IP

ソフトウェアの負担なしに標準ファイルシステムを実現

SATA-IP 向け exFAT-IP 特長

📁

標準exFATフォーマット

SATA SSDをホストPCに接続するだけでファイルを直接参照可能

🚀

最大SATAスループット

書き込み速度はSATA-HCTLの生スループットに近い値を維持

🚫

ソフトウェアのオーバーヘッドなし

データパスにCPUもソフトウェア・ファイルシステムも介在しません

🎯

純ハードウェアロジック

ファイルシステム処理はすべてFPGA上で実行

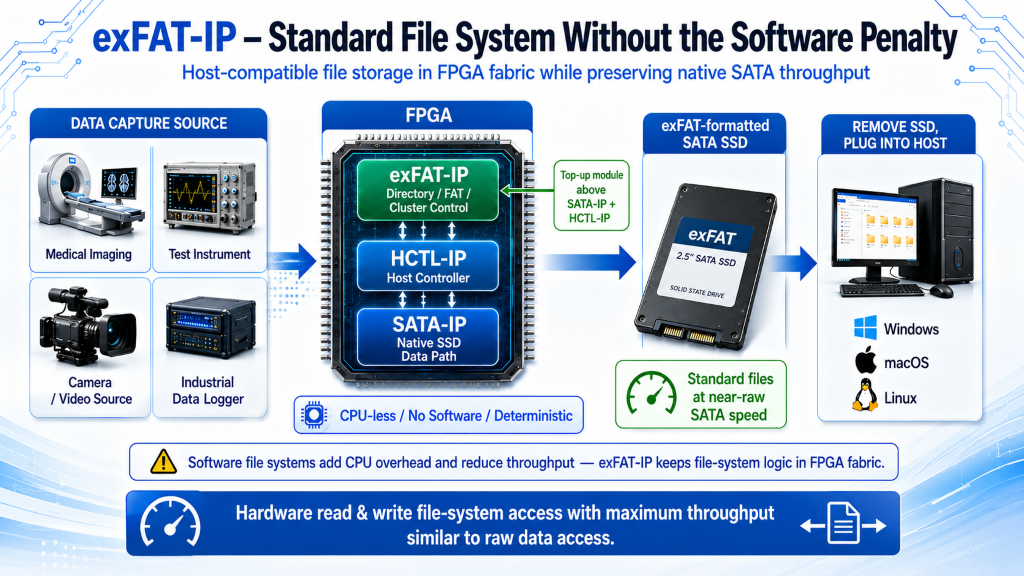

exFAT-IP のファイルシステム・ロジックはFPGA上の純粋なハードウェアとして動作するため、ソフトウェアのファイルシステムスタックのオーバーヘッドなしに、下位のSATA-IPパスの最大スループットが維持されます。記録されたデータは標準exFATファイルとしてSSDに格納されるため、ホストPCに接続してそのまま読み取ることができます。

exFAT-IP for SATA — ドキュメント＆デモ

ベンダー	データシート	リファレンスデザイン	ボード / デモファイル
AMD	データシート	リファレンスデザイン	ZC706
Altera	データシート	リファレンスデザイン	Arria 10 SoC / Cyclone 10 GX
