NVMeTCP IPコア は、ホストCPUの負荷なしにエンドツーエンドのNVMeストレージ・ネットワークの構築を可能にするIPコアです。NVMe-oF仕様rev1.1およびNVMe仕様rev1.4に基づくNVMe/TCP（NVMe over TCP）プロトコルを使用しており、TCPによるデータ信頼性とNVMeストレージの性能を最大限に引き出し、高性能・低レイテンシを実現します。NVMeTCP IPコアを複数使用することで、各々のデータ・ストリームを同時にそれぞれのSSDに転送することも可能です。
AMD社のFPGAに対応したリファレンスデザインをコア製品に標準添付しており、製品開発の短縮に役立てることができます。また、AMD社製FPGA評価ボード用デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます。

特長

• NVMe-oF 仕様 rev1.1 および NVMe 仕様 rev1.4 に基づく NVMe/TCP (NVMe over TCP) ホスト・コントローラー (イニシエーター)IPコア
• ターゲット(サブシステム)側の 1台のNVMe SSD と接続、NVMe 修飾名 (NQN)により識別
• WriteおよびReadコマンドをサポート
• 高性能：
  • NVMeTCP25G-IP: Write = 2500MB/s, Read = 2600MB/s (1MB バッファ時)
  • NVMeTCP10G-IP: Write = 1200MB/s, Read = 1200MB/s (1MB バッファ時)
• データ・インターフェースはメモリーマップド・インターフェースを採用
• コマンドあたりのデータサイズ：4Kバイトに固定
• 最大コマンド：最大256 (リード・コマンドは、リード・バッファサイズに依存)
• リード・バッファサイズは、32Kバイト(最大8コマンド)~1Mバイト(最大256コマンド)で設定可能
• 下記のNVMe/TCPターゲットに対応
  • IOCCSZ (I/O Queue Command Capsule Support Size): 4160以上 (1040h)
  • MQES (Maximum Queue Entries Supported): 256以上 (100h)
  • MAXCMD (Maximum Outstanding Commands):256以上 (100h)
  • Authentication: 不要
• ネットワーク：10GbE/25GbE速度で、ジャンボフレーム・パケット使用しARP要求/応答パケットを転送
• EMACインターフェース：64-bit AXI4 ストリーム・インターフェース @ 156.25 MHz
• ユーザー・クロック：156.25 MHz (EMACインターフェースと同一周波数)
• AMD FPGA 評価ボードで実機動作するリファレンス・プロジェクトを製品に同梱、コア以外は全てソースコードで提供
• カスタマイズ対応　お問い合わせ下さい
• 安心の国内サポート

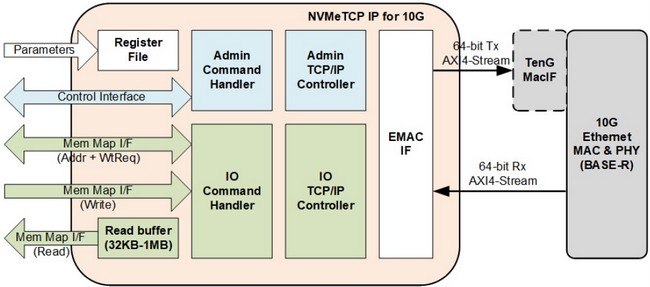

ブロック図

* NVMeTCP10G-IP

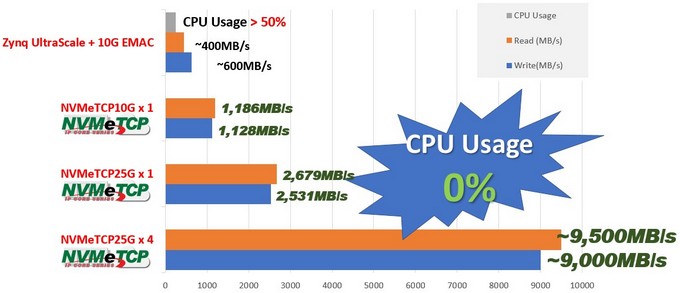

パフォーマンス比較

詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

資料
NVMeTCP-IPコア ブロシュアー	Rev2023Q4JX
	NVMeTCP-IP 紹介ビデオ	NVMeTCP-IP パフォーマンスビデオ

技術詳細資料 & 無償評価ビットファイル

対応デバイス	Versal VCK190, Alveo U50 Zynq UltraScale+ ZCU102, ZCU106, ,Kintex UltraScale+, Kintex UltraScale KCU105
IP コア & オプション	データシート	リファレンス デザイン ドキュメント	デモ手順書	FPGA Board セットアップ ドキュメント	無償評価デモファイル
NVMeTCP25G-IP	Rev2.00	Rev2.00	Rev2.00	Rev1.01	VCK190 KCU116 SilicomKU15P
4セッション・デモ	-	Rev1.0	Rev1.0		Alveo U50	Part1: 紹介 Part2: 評価デモ
NVMeTCP10G-IP	Rev2.00	Rev2.00	Rev1.02	Rev1.02	VCK190 KCU105 ZCU106 ZCU102

購入前に無償で実機評価できます!!

NVMeTCP-IPコアは、TCPによるデータ信頼性とNVMeストレージの性能を最大限に引き出し、高性能・低レイテンシを実現します。AMD 各種FPGAボード用時間限定版bitファイルを準備しており、購入前に無償でパフォーマンスを実機で評価することができます。

Alveoアクセラレータ・カードでの 4ch NVMeTCP25G デモ

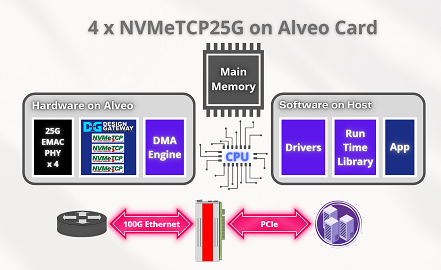

Alveo アクセラレータ・カードに 4つのNVMeTCP25G-IPを搭載した、リファレンス・デザインおよび無償評価デモを準備しております。

Alveoの 100GbE (25G x 4) イーサネット・インターフェース・ポートを最大限活用したパフォーマンス実証が可能です。

各NVMeTCP接続のパフォーマンスは、 2GB/秒超を達成します。

• Youtube動画を視聴する
• ブログ記事を読む

NVMeTCP IP コア のメリット＆アドバンテージ

NVMeTCP IPコア により、ネットワーク経由でNVMe SSDの接続が可能となるため、従来ストレージ接続に必要だったFPGA内蔵PCIe Hard IPやMPSoC、また外部DDRが不要となり、低コストでのデータ収録システムを実現することができます。

Linux OS/CPU 不要 従来型NVMe/TCPストレージ・システムでは、NVMe/TCP をサポートするため Linuxを使用します。また、NVMe/TCP プロトコル制御にCPUリソースを消費します。複雑なTCP/IP制御のため、ネットワーク・パフォーマンスも低下します。 FPGA + NVMeTCP-IP による構成では、Linux/CPUおよび外部DDRが不要です。CPUを内蔵しない、 Kintex,Virtex,Artixシリーズにも対応します。

超高速起動 従来型NVMe/TCPストレージ・システムでは、Linuxの起動には数十秒から数分の時間を要します。 FPGA + NVMeTCP-IP による構成では、FPGA高速コンフィグで、数秒でシステムが起動します。

アプリケーション例

	自動車向け データロガー 自動運転技術の進歩に伴い、センサー、カメラ、レーダーシステムからの大量のデータを素早く処理するシステム要求が高まっています。NVMeTCP IPコアにより、これらデータをリアルタイムで処理し、10Gまたは25Gイーサネット経由でリモートNVMeTCPストレージ・サーバーに送信することで、積載スペースと電力を節約し、大量のデータを確実かつ効率的に保存することが可能になります。 自動車向けソリューションをさらに詳しく
	航空宇宙向け データロガー 衛星基地局では、FPGAが衛星からのデータのダウンリンクを管理します。NVMeTCP IPコアを利用することで、これら重要なデータを10Gまたは25Gイーサネットでリモート・ストレージ・サーバーに迅速に伝送することにより、大量の衛星データを安全かつ効率的に保存することが可能になります。 航空宇宙向けソリューションをさらに詳しく
	PUSH型データ・レコーダー PUSH型データ・レコーダーは、収録条件となったタイミングでローカル側から能動的に収録データを送信します。集中管理タイプの監視カメラの場合、常時カメラからの画像転送が発生し、ネットワーク帯域を無駄遣いしますが、 PUSH型データ・レコーダーはネットワーク帯域の消費を大幅に抑制します。 NVMeTCP-IPを使用したシステムでは Linuxや高価高性能ARMコアが不要となるため、短時間でのシステム起動、小規模・低価格FPGAでのシステム構築、収録条件前のスタンバイ待機中の消費電力やネットワーク帯域の節約、といったメリットがあります。
	分散型同時収録/解析システム センサや画像などのデータをストレージに収録しているシステムをターゲットとし、複数の解析用ホストから収録データを読み出し、複数の異なった解析を並行して実行することが可能になります。 NVMeTCP-IPコアを使用した解析システムは、CPUリソースはNVMe/TCPプロトコル処理から解放され、解析タスクにCPUリソースを集中できるため、解析効率/速度が飛躍的に向上します。

注文情報

IPコア 型番	対応デバイス
NVMeTCP25G-IP-***	-KUP: Kintex UltraScale+
NVMeTCP10G-IP-***	-ZUP: Zynq UltraScale+, -KU: Kintex UltraScale
