SDXC-IPコアexFAT/FAT32ファイルシステム対応で、より使いやすく!!

特長ブロック図資料ダウンロード注文情報
SDXC-IP

SDメモリーカード規格Ver3.01に準拠し、ハイスピードSDカード、SDHC規格およびSDXC規格のSDカードに対応したIPコアです。SDR50モードに対応し、最大50MB/sの転送速度を実現します(SDR104モードにも対応予定)。
また、Xilinx社製ML505/ML506ボード用デモファイルを準備しておりますので、購入前に本コアを実機で評価・お試し頂けます。

通常のSD-IPおよびSDHC-IPも提供しております。



特長

  • SDメモリーカード規格Ver3.01に準拠
  • SD/SDHC/SDXCカード対応
  • カードの種別(SD/SDHC/SDXC)を自動検出
  • バススピードモードは、SDR50(50MB/s)、ハイスピード(25MB/s)およびデフォルト(12.5MB/s)をサポート。SDR104にも近日中対応予定。
  • SDクロックのオートサスペンド機能で省電力
  • 自動エラーチェック
    - Read時:CRC16
    - Write時:CRCステータスチェック
    - SDカードからの応答がない場合、タイムアウト
  • 4ビットデータ転送モードで、最大50MB/sのハイスピード転送を実現
  • コマンド信号とデータ信号用FIFOの簡素なユーザーインターフェース
  • SDカードの初期化コマンドを自動発行
  • ML505/ML506ボードによるコア実機評価が可能
    - RAWデータによる超高速データ転送評価(購入前に評価できるデモファイルをご提供)
    - exFATおよびFAT32ファイルシステム対応のデータ転送評価(本IPコアご購入に限り、リファレンスデザインの同時購入ができます)
  • 安心の国内サポート

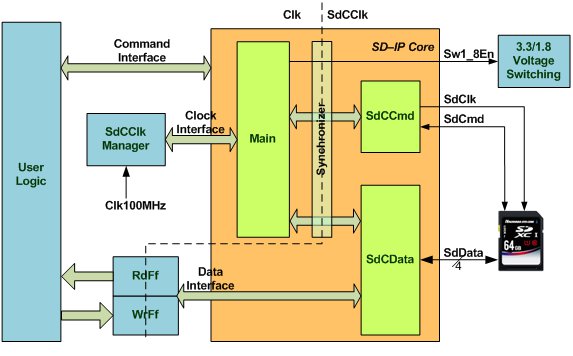

ブロック図



詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る
資料 更新日 (リビジョン) ファイル名
SDXCカード IPコア リーフレット 2010/11/5 SDXCcard-Brief-J.pdf
SDXCカード IPコア プレゼンテーション (Xilinx版) 2011/12/21 SDXC-PRES-XJ.pdf
SDXCカード IPコア データシート Xilinx版 2010/11/11 (Rev1.2) dg_sdxc_ip_data_sheet_x_en.pdf
SDXCカード IPコア リファレンスデザイン(Xilinx版)説明書 2010/11/11 (Rev1.0) dg_sdxc_ip_refdesign_vt5_en.pdf
SDXCカード IPコア デモ手順書 (exFAT版) 2010/11/11 (Rev1.0) dg_sdxc_ip_exfat_demo_instruction_en.pdf
SDXCカード IPコア デモ手順書 (FAT32版) 2010/11/11 (Rev1.0) dg_sdxc_ip_fat32_demo_instruction_en.pdf
SDXCカード IPコア デモ手順書 (rawデータ版) 2010/11/11 (Rev1.0) dg_sdxc_ip_raw_demo_instruction_en.pdf

購入前に無償で実機評価できます!!

時間限定版bitファイルのデモ
(ML506/exFAT編)
をyoutubeに公開中!!
動画を見る
本SDXC-IPをXilinx ML505/ML506ボード上で評価できるよう、時間限定版bitファイルを準備しております。

時間制限bitファイル依頼はこちらから

SDXC-IPコア評価用拡張アダプタボード (型番:AB04-SDCARD)が別途必要です。




注文情報

IPコア 型番 対応デバイス
SDXC-IP001 Host側。SD/SDHC/SDXC対応。ネットリスト提供、1プロジェクトライセンス
通常SD-IPおよびSDHC-IPも提供しております。
評価用アクセサリ 型番 説明
AB04-SDCARD Xilinx 505/506評価ボード用SDカード拡張アダプタボード
FPGA評価ボードにSDカードインタフェースを追加する拡張ボードです。

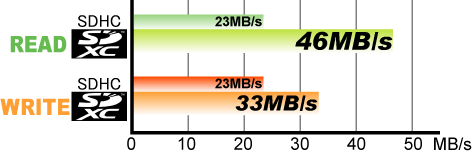

パフォーマンス

SDXCカードIPコアは、SDR50モードに対応(SDR104にも対応予定)しており、SDXCカードのパフォーマンスを最大限に引き出します。

※ SDXCカードはハギワラ社製HPC-SDX64G10Cを使用

exFAT/FAT32ファイルシステムに対応!!

基本的なコマンドに対応
fm, dir, cd, mk, rm,
nw, rd, dl, help
SDXCカードIPコアは、exFATおよびFAT32ファイルシステムに対応しており、ファイル単位での管理や、PCとのデータ共有など、データを有効かつ簡単に活用することができるようになり、応用範囲が一層広がります。 本IPコアご購入の際に、ファイルシステム リファレンスデザインを同時購入できます。
ファイルシステム対応のSDXCカードIPコアを、ML505/506ボードで購入前に評価できます。
時間制限bitファイル依頼はこちらから
