USB3.0-IPコア実アプリに近いFAT32データレコーダリファレンスデザインを提供!!

特長ブロック図資料ダウンロードアプリケーション例注文情報
USB3.0-IP

USB3.0-IPコアはUSB3.0規格Revision1.0に準拠しており、Altera (Intel)製Cyclone V, Cyclone IV, Arria V, Arria II, Stratix IV, Stratix IV GX,FPGAで動作するようデザインされております。またPHY部はTI社製外部PHYチップと組み合わせることで、USB3.0インタフェースを容易に実現します。
 また、Altera (Intel)製各種 FPGA開発キット用時間制限デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます


特長

  • USB3.0規格Revision1.0に準拠
  • ホスト用コントローラ、またはデバイス用コントローラを提供
  • リンクレイヤおよびプロトコルレイヤを包含
  • フィジカルレイヤはTI社製PHYチップとインタフェース
  • コア周波数はPIPE接続部は250MHz、内部は125MHz以上で選択可能
  • USB 3.0 PIPEインタフェース 16bitサポート
  • 最大15個のIN/OUTルートポイント(ホスト側IP)、あるいはエンドポイント(デバイス側IP)をサポート
    - コントロール1個
    - IN/OUT 各7個
  • 全ての転送タップをサポート(Control転送、Bulk転送、Isochronous転送、Interrupt転送)
  • Altera (Intel)製 各種FPGA開発キットで購入前の無償実機評価が可能
    ※USB3.0-HSMCアダプタボード (型番:AB08-USB3HSMC あるいは AB09-USB3FMC)」が別途必要です。
    時間限定版無償sofファイルの入手はこちらのページから
  • 安心の国内サポート
  • 株式会社マクニカ Macspireと共同開発の、USB3.0デバイスIP用USB3.0プロトコルスタックの提供が可能
    株式会社マクニカ Macspire社 「USBDmAcs」紹介ページ

ブロック図 (ホスト)



詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

共通資料

資料 ダウンロード
ギガビットIPコア ブロシュアー Rev2023Q4JA
USB3.0-IPコア プレゼンテーション Rev1.3
FAT32データレコーダのご紹介 Rev1.0J
デモ基板(AB08-USB3HSMC)取扱説明書 Rev1.2

対応デバイス Cyclone V E, Arria V GX, Cyclone IV GX, Arria II GX, Stratix IV GX
IPコア &
オプション
データシート リファレンス
デザイン
ドキュメント
デモ手順書 無償評価デモ
* パスワード依頼
USB3.0-IP
(ホスト)
Rev1.4J Rev1.11J Rev1.2J Cyclone V E
Arria V GX
USB3.0-IP
(デバイス)
Rev1.2 Rev1.1J Rev1.2J Cyclone V E
Arria V GX
Cyclone IV GX
Arria II GX
Stratix IV GX
FAT32データ・レコーダ プレゼン
Rev1.0
Rev1.0 Rev1.0 Cyclone V E
Arria V GX

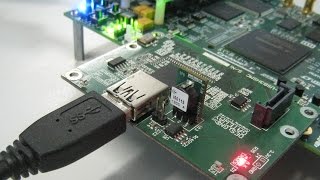

購入前に無償で実機評価できます!!

時間限定版sofファイルのデモ
(デバイスIP/Cyclone IV GX編)
をyoutubeに公開中!!
動画を見る
本USB3.0-IPをStratix IV GX, Arria II GXまたはCyclone IV GX FPGA開発キットで評価できるよう、時間限定版無償sofファイルを準備しております
USB3.0-HSMCアダプタボード (型番:AB08-USB3HSMC)および NIOS II が別途必要です。
登録フォームページヘ





パフォーマンス

USB3.0-IPコアはUSB3.0規格Revision1.0に準拠、SuperSpeed 5Gbps通信機能を実装しており、現行のUSB3.0システム上限を達成します。


StratixIV GX FPGA開発キットで
USB3.0(デバイス)-IPコア 外部PHY不要版を評価
(アダプタボードAB13-USB3PCIeと接続)
USB3.0-IPコアホスト側標準リファレンス・デザイン
FAT32の基本的なコマンドをサポート

アプリケーション例:FAT32レコーダ (デバイス側)

USB3.0デバイス側-IPコアで、FAT32データレコーダシステムを簡単に実現することが可能です。

システム概要



特長

  • OSからはFAT32外部ストレージとして認識されるため、WindowsでもLinuxでもドライバ不要!!
  • 実機動作するリファレンス・デザインを準備しております。
  • Altera (Intel) FPGA開発キット上で無償評価デモができます。
  • Youtubeでデモを視聴できます。こちら


注文情報

IPコア 型番 対応デバイス

ホストIP

USB3H-IP-S4GX (外部PHY不要版) Stratix IV GX
USB3H-IP-S4 Stratix IV
USB3H-IP-A5 Arria V
USB3H-IP-A2 Arria II
USB3H-IP-C4 Cyclone IV
USB3H-IP-C5 Cyclone V

デバイスIP

USB3D-IP-S4GX (外部PHY不要版) Stratix IV GX
USB3D-IP-S4 Stratix IV
USB3D-IP-A2 Arria II
USB3D-IP-A5 Arria V
USB3D-IP-C4 Cyclone IV
USB3D-IP-C5 Cyclone V
評価用アクセサリ 型番 説明
AB08-USB3HSMC Altera (Intel)製 FPGA開発キット対応の、USB3.0-IP実機評価用HSMC拡張基板です。
USB3.0 TypeA toA ケーブル(1m)が1本付属します。
