muNVMe IPコアCPU不要で同時にNVMeSSDへの複数データストリーム・アクセス!

特長┃ブロック図┃資料ダウンロード┃アプリケーション例┃パフォーマンス┃注文情報
muNVMe-IP

muNVMe-IP (マルチ・ユーザー NVMe IP) は、複数のユーザーから同時に単一のNVMeSSDにアクセスできるよう設計および最適化されています。 muNVMe-IPは、Write/Readの双方向および同一方向アクセスの両方において、SSDのパフォーマンスの最大スループットを達成します。 本IPコアは、CPU/OSを使用しない純粋なハードウェアロジックによる、単一のNVMeSSDを使用した複数のデータ・ストリーミングまたはシーケンシャル・アクセスを必要とするアプリケーションに最適です。 お客様のご要望にあわせて、ユーザー数(同時アクセス数)追加のカスタマイズに対応致します。

CPU/外部メモリ不要
Gen5対応 標準版		 PCIe Soft IP内蔵
PCIe Hard IP不要		 500K IOPS超の
ランダム・アクセス		 マルチ・ユーザー
R/W同時対応		 マルチ・ユーザー
ランダム・アクセス
NVMe IP NVMeG4 IP raNVMe IP muNVMe IP muNVMe IP

NVMe IP コアシリーズ セレクション・ガイドで最適なソリューションを選択する

特長

  • CPU および外部メモリなしで単一NVMe SSDをアクセスするNVMeホスト・コントローラ
  • 4ユーザーから単一SSDへの同時アクセスに対応(Gen4版)
  • シンプルなユーザー・インターフェース (dgIF typeS)
  • RAMは高速対応1MBおよび 省リソース対応256KBから選択可
  • 以下のコマンドをサポート
    • User#0 (メイン・ユーザー): Identify, Shutdown, Write, Read, SMAR, および Flush
    • User#1-3 (サブ・ユーザー): Write および Read
  • 以下のNVMeデバイスをサポート
    • ベース・クラス・コード:01h (マス・ストレージ), サブ・クラス・コード:08h (不揮発性メモリ), プログラミング・インターフェイス:02h (NVMHCI)
    • MPSMIN (最少メモリ・ページ・サイズ): 0 (4Kbyte)
    • MDTS (最大データ転送サイズ): 0 (制限なし) または、少なくとも5 (128Kバイト)
    • LBA 512バイト および 4096バイト
    • 複数キューをサポート
  • PCIe クロック以上のユーザー・クロックを使用(PCIe Gen4 の場合 250MHz)
  • PCIeハードIPとAvalon-STにて128 ビット・バスで直結
  • 実機動作するリファレンス・プロジェクトを提供
  • 評価用アダプタボード AB18-PCIeX16 を準備
  • オプション対応(予定)
    • NVMe コマンド追加
    • ユーザー数追加
  • 安心の国内サポート

ブロック図


※クリックして拡大
※仕様・特徴は予定であり予告なしに変更されることがあります。詳しくはお問い合わせください。

詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

技術詳細資料 & 無償評価ファイル

対応デバイス Agilex™ F series, Arria 10 GX
IP core データシート リファレンスデザインドキュメント デモ手順書 FPGA Board Setup 無償評価デモファイル

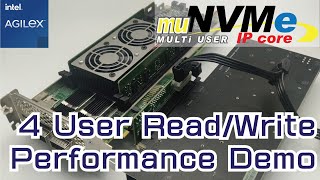

デモビデオ
muNVMe-IP
(Gen4)		 Rev1.0 Rev1.1 Rev1.1 Rev4.2 Agilex-F
muNVMe-IP
(Gen3)		 Rev1.0 Rev1.0 Rev2.0 Rev4.2 Arria 10 GX

アプリケーション例






パフォーマンス




注文情報

IPコア 型番 対応デバイス
muNVMe-IP-AGLF Agilex™ F series
評価用アクセサリ 型番 説明
AB18-PCIeX16 NVMe-IPコア評価用x16レーンPCIeクロスオーバーアダプタボード
取扱説明書ダウンロード
購入する
