rmNVMe IPコアCPU不要で同時にNVMe SSDへの複数ランダム・アクセス!

特長/ブロック図資料ダウンロードアプリケーション例パフォーマンス注文情報
rmNVMe-IP

rmNVMe-IP (ランダム・アクセス&マルチ・ユーザー NVMe IP) は、高IOPS ランダム・アクセスを要求するアプリケーション向けに高度に最適化された、超高性能NVMe ホスト・コントローラーです。 rmNVMe-IP は複数のユーザー・インターフェイスをサポートし、各ユーザーは単一NVMe SSDに対して同時にリード/ライトアクセスを実行できます。
rmNVMe-IP は、リアルタイムでのセンサー・データの融合/処理、OS/ファイルシステムのオフロードなど、高速ランダム・アクセス・パフォーマンスを必要とするアプリケーションに最適です。CPU不要で完全ハードウェア・ロジック構成のため、エネルギー効率、高パフォーマンス、低消費リソースの面で大きなアドバンテージがあります。

CPU&外部メモリ不要
標 準 版
PCIe Soft IP内蔵
PCIe Hard IP不要
500K IOPS超の
ランダム・アクセス
マルチ・ユーザー
R/W同時対応
マルチ・ユーザー
ランダム・アクセス
NVMe IP NVMeG4 IP raNVMe IP muNVMe IP muNVMe IP

rmNVMe-IP 紹介ビデオ


rmNVMe-IP 紹介

動画まとめ記事

rmNVMe-IP アプリケーション例

動画まとめ記事

特長

  • CPU および外部メモリなしでNVMe SSDをアクセスするNVMeホスト・コントローラ
  • 2ユーザーから単一SSDへの同時アクセスをサポート
    • User#0 (メイン): Identify, Shutdown, Read, SMART, and Flush
    • User#1 (サブ): Write
  • 4Kバイト ランダム・アクセスで、複数リード/ライトコマンド同時対応
  • WriteおよびReadコマンド深度を32~256の範囲で独立して設定可能
  • バッファ・サイズはコマンド深度により変化: 128Kバイト(32コマンド) ~ 1Mバイト (256コマンド)
  • データ・ストリーム・インターフェースを使用したシンプルなユーザー・インターフェース
  • PCIe クロック以上のユーザー・クロックを使用(PCIe Gen4 の場合 250MHz)
  • PCI Express 統合ブロックと 4レーン PCIe Gen4 (256ビットバス)にてインターフェース

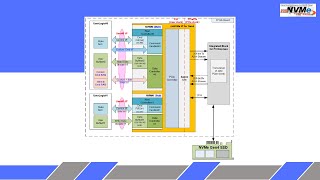

ブロック図


* Click to show more detail
※詳しくはお問い合わせください。

詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

技術詳細資料 & 無償評価ビットファイル

対応デバイス Versal
IP core データシート リファレンスデザインドキュメント デモ手順書 FPGAボード
セットアップ
無償評価デモファイル * パスワード依頼
デモビデオ
rmNVMe-IP Rev1.0 Rev1.0 Rev1.1 Rev4.7 VCK190
動画まとめ記事
* パスワードが必要です。パスワード依頼フォームからパスワードが入手できます。

アプリケーション例

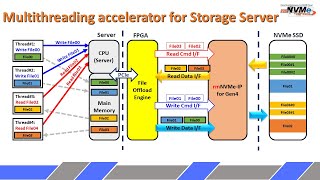

データベース・サーバーのマルチ・スレッド化


FPGAは、データベース・サーバーがNVMe SSDにアクセスするためのオフロード・エンジンとして使われます。大規模なシステムでは、複数のスレッドがデータベースにアクセスし、多くの読み書き要求がCPUに送られます。大容量データの書き込みは通常、メインメモリに保存されます。FPGAプラットフォームのPCIeエンジンは、オフロードエンジンがCPUからコマンド要求を受け取り、高性能で直接メインメモリ内のデータにアクセスできるようにインターフェースを提供します。

ファイル・オフロード・エンジンは、読み取りコマンド・インターフェースと書き込みコマンド・インターフェースを通じてrmNVMe IPに読み書きの要求を送信します。書き込みデータは全て、書き込みデータ・インターフェースを通じてNVMe SSDに保存され、NVMe SSDからの読み込みデータは読み込みデータ・インターフェースを介してファイルオフロードエンジンに戻り、最終的にはメインメモリを通じてスレッドに返されます。

このハードウェア・システムにより、データベースに高性能アクセスできると同時に、CPUリソースを少なく済ませることが可能になります。

注文情報

IPコア 型番 対応デバイス
rmNVMe-IP-VSL Veasal
評価用アクセサリ 型番 説明
AB18-PCIeX16 NVMe-IPコア評価用x16レーンPCIeクロスオーバーアダプタボード
取扱説明書ダウンロード

購入する
