UDP-IPコア シリーズリアルタイム&マルチキャストが要求されるアプリに最適
特長┃ブロック図┃資料ダウンロード┃アプリケーション例┃注文情報
最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る
UDP100G/40G/25G/10G/1G IPコアは、UDP/IP送受信処理を、外部CPUでの処理を必要としないCPUレスの純ハードロジックのみで構成した画期的なソリューションです。高速同時送受信にも対応します。ブロードキャストや低レイテンシを要求するネットワークアプリケーション製品開発の短縮に役立てることができます。
また、AMD社製FPGA評価ボード用デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます。
- 完全ハードロジック TCP オフロードエンジン「TOE-IPコア シリーズ」も提供しております。
- Fintechアプリケーションに最適な、数ナノ秒レベル 超低遅延UDP(Rx/Tx)-IP も用意しております。詳しくはこちら
特長
- 完全ハードロジック UDP/IP スタック
- IPv4に対応
- 送受信のバッファサイズが設定可能
- 使いやすいインタフェース(データI/FはFIFOタイプ、制御I/Fはレジスタタイプ)
- AMD純正の評価ボードで購入前の無償実機評価が可能
- カスタマイズでマルチキャスト/ブロードキャスト送信可能
- DG 10G25G EMAC-IP 使用で、わずか19.2ns超低レイテンシを実現 (UDP25G/10G-IP, Tx) 詳しくはこちら
- 実機動作するリファレンス・プロジェクトを製品に同梱、コア以外は全てソースコードで提供
- 安心の国内サポート
ブロック図

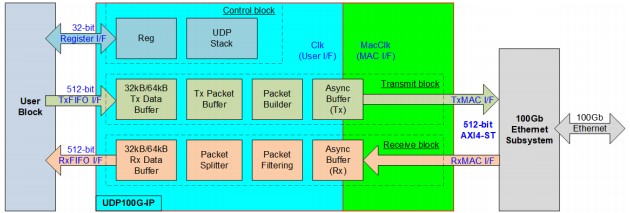

 UDP100G-IP |
|||

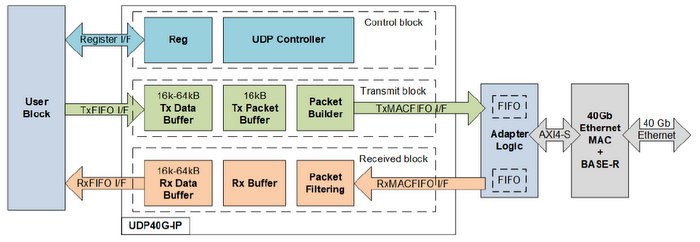

 UDP40G-IP ※クリックして拡大 |

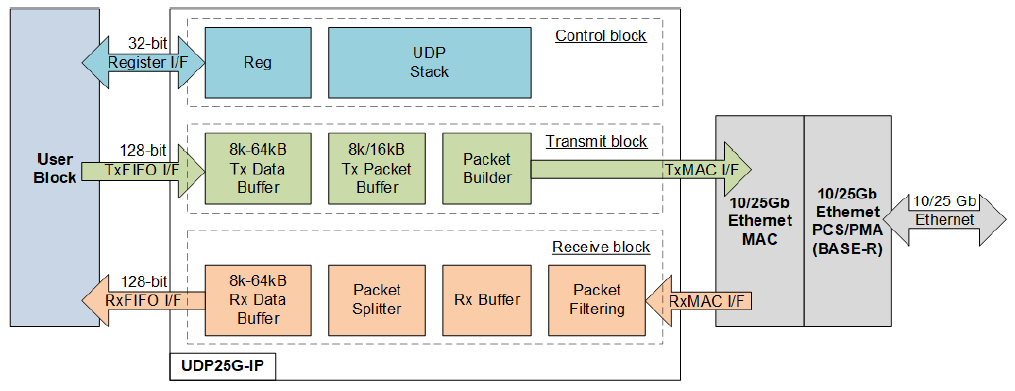

 UDP25G-IP ※クリックして拡大 |

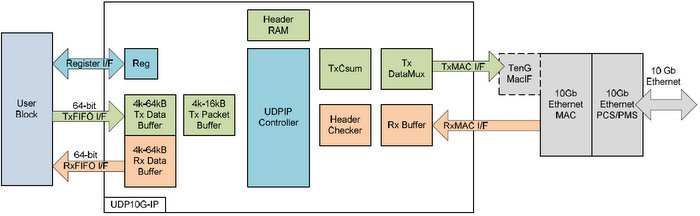

 UDP10G-IP ※クリックして拡大 |

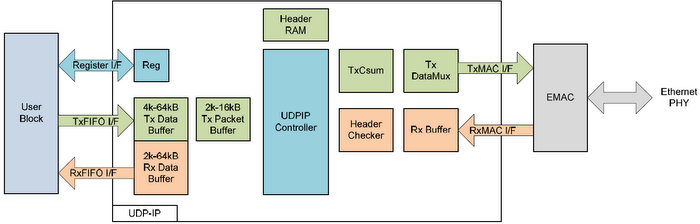

 UDP1G-IP ※クリックして拡大 |
紹介ビデオ
 UDP-IPコア紹介 |
 リファレンス・デザイン紹介 |
 10G25G EMAC-IPコア紹介 |
 UDP-IP 実機評価 パフォーマンス |
 UDP-IP アプリケーション例紹介 |
|
|
||||
 25GEMAC/PCS +RS-FEC-IP 1. 紹介 |
 25GEMAC/PCS +RS-FEC-IP 2. 標準EMACとの比較 |
25GEMAC/PCS +RS-FEC-IP 3. デモ |
||
詳細資料ダウンロード
最新資料アップデート情報はこちらで確認できます。またDGニュースから通知を受け取ることができます。DGニュースを受け取る
| 資料 | UDP100G/40G/25G/10G/1G-IP |
| UDP-IPコア プレゼンテーション | Rev2.0XJ |
| 10G25G EMAC-IPコア プレゼンテーション | Rev1.0XJ |
1分でわかる記事  |
超高効率 最大4963MB/sec UDP IP 転送評価デモ
リアルタイム性&マルチキャストが要求されるアプリケーションに最適な超高速 UDP-IP |
デバイスファミリ別詳細資料 & 無償評価ビットファイル
| 対応デバイス | Alveo, Zynq UltraScale+, Kintex UltraScale+,, Kintex UltraScale
Zynq-7000, Kintex-7, Artix-7 |
|||||
| IPコア & オプション |
データシート | リファレンス デザイン ドキュメント |
デモ手順書 | FPGAボード セットアップ ドキュメント |
無償評価デモ |  |
 UDP100G-IP |
Rev1.1 | Rev1.0 | Rev1.1 | Rev3.3 | U250 KCU116 KU15P |
|
 UDP40G-IP |
Rev2.00 | Rev2.00 | Rev2.00 | Rev1.00 | ZCU102 ZCU106 KCU105 |
|
 UDP25G-IP |
Rev1.1 | Rev1.1 | Rev1.0 | Rev2.5 | ZCU111 KCU116 KU15P |
|
| 25GEMAC/PCS +RS-FEC-IP | Rev1.0 | Rev1.0 | Rev1.0 | KCU116 | |
|
 UDP10G-IP |
Rev1.5 | Rev1.05 | Rev2.1 | Rev3.04 | ZCU111 ZCU102 KCU116 KCU105 |
|
| 10G25G EMAC-IP | Rev1.3 | |||||
 UDP1G-IP |
Rev1.2 | Rev1.1 | Rev2.0 | Rev3.0 | ZC706 KC705 AC701 |
|

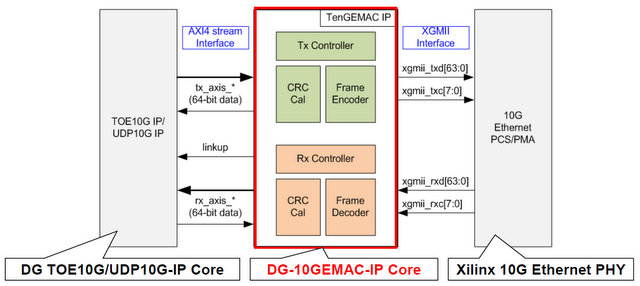

DG 10G25GEMAC コアで、最小19.2nsの超低レイテンシを実現
DG 10G25G EMAC コアは、UDP10G-IP専用に最適化された MAC レイヤを提供します。AMD製MACと高い互換性があり、下記の特長を備えます。
|
 |
| DG 10G25GEMAC-IP | AMD 10GEMAC | |
| Tx latency (clk freq.=156.25MHz) | 19.2ns (3clk) | 19.2ns (3clk) |
| Rx latency (clk freq.=156.25MHz) | 44.8ns (7clk) | 115.2ns (18clk) |
| CLB LUTs | 1873 | 3498 |
| CLB Registers | 1072 | 3291 |
| CLB | 326 | 694 |
購入前に無償で実機評価できます!!
本UDP100G/40G/25G/10G/1G-IPをAMD FPGA評価ボード上で評価できるよう、無償bitファイル公開しております。アプリケーション事例
 Radar system |
 Marine sonar |
 Network game Console |
 Delay Tolerant Network (DTN) Investigation |
注文情報
| UDP100G-IP | 対応デバイス |
| UDP100G-IP-KUP | Kintex UltraScale+ |
| UDP40G-IP | 対応デバイス |
| UDP40G-IP-ZUP | Zynq UltraScale+ |
| UDP40G-IP-KU | Zynq-7000 |
| UDP25G-IP | 対応デバイス |
| UDP25G-IP-KUP | Kintex UltraScale+ |
| UDP10G-IP | 対応デバイス |
| UDP10G-IP-KU | Kintex UltraScale |
| UDP10G-IP-ZQ7 | Zynq-7000 |
| UDP10G-IP-VT7 | Virtex-7 |
| UDP10G-IP-KT7 | Kintex-7 |
| 追加オプション | |
| DG-10G25GEMAC-IP-X | TOE25G-IP, TOE10G-IP, UDP10G-IP専用EMAC-IP |
| UDP1G-IP | 対応デバイス |
| UDP10G-IP-ZQ7 | Zynq-7000 |
| UDP10G-IP-KT7 | Kintex-7 |
| UDP10G-IP-AT7 | Artix-7 |
