TOE-IPコア シリーズマルチセッション、AXI4バス対応 TOE100GADV-IP リリース

特長┃ブロック図┃資料ダウンロード┃アプリケーション例┃注文情報┃25GEMAC/PCS + RS-FEC IP
TOE-IP

TCP/IPオフロード・エンジンIPコア (TOE100G/40G/25G/10G/1G-IP) は、従来高価なハイエンドCPUを必要とされた複雑なTCP/IP送受信処理を、外部CPUでの処理を必要としないCPUレスの純ハードロジックのみで構成した画期的なソリューションです。 AMD社のFPGAに対応したリファレンスデザインをコア製品に標準添付しており、製品開発の短縮に役立てることができます。 また、AMD社製FPGAボード用評価デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます。

特長

  • 純ハードワイヤードのTCP/IPプロトコル・スタック
  • 単一セッション接続 (複数コアをインプリメントすることでマルチセッションにも対応)
  • 4セッション接続対応 * TOE100GADV-IP
  • Full Duplex(送受信同時)通信をサポート
  • サーバおよびクライアントの両モード(パッシブ/アクティブのオープン/クローズ)に対応
  • ジャンボフレームに対応
  • AXI4-STに対応 * TOE100GADV-IP
  • AXI4 による EMAC とのインターフェース
  • DG 10G25G EMAC-IP 使用で、わずか19.2ns超低レイテンシを実現 (TOE25G-IP / TOE10G-IP, Tx) 詳しくはこちら
  • AMD純正の評価ボードで購入前の無償実機評価が可能
    依頼フォーム
  • 実機動作するリファレンス・プロジェクトを製品に同梱、コア以外は全てソースコードで提供
  • 安心の国内サポート

ブロック図


TOE-100GADV-IP ブロック図

TOE100G-IP
※クリックして拡大
TOE40G-IP
※クリックして拡大
TOE25G-IP
※クリックして拡大
TOE10G-IP
※クリックして拡大
TOE1G-IP
※クリックして拡大


詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

営業用資料

資料 ﾘﾋﾞｼﾞｮﾝ
ギガビットIPコア ブロシュアー Rev2023Q4JX
TOE-IPコアシリーズ プレゼンテーション Rev2.0AJ
TOE10G-IP 用 10GEMAC-IP プレゼンテーション Rev1.0XJ

YouTube & ブログ記事

IPコア TOE100G-IP TOE25G-IP 25GEMAC/PCS+RS-FEC -IP 10G25GEMAC-IP
紹介
ビデオ
ブログ
記事 		TOE100G-IPについて1分でわかる 動画まとめ記事
Digikey Article Library Digikey Article Library: AMD KCU116: The Cost-Effective 100 Gbps Network & Storage FPGA Development Platform

技術資料 & 無償評価ビットファイル

対応デバイス Alvero U250, Vertex UltraScale+ VCK190, Kintex UltraScale+ KCU116
IPコア &
オプション		 データシート リファレンス
デザイン
ドキュメント		 デモ手順書 FPGAボード セットアップドキュメント 無償評価デモファイル * パスワード依頼
 TOE100G-IPTOE100GADV-IP  Rev1.0 Rev1.0   Rev1.0  Rev3.3 VCK190
 KCU116
TOE100G-IPTOE100G-IP Rev2.0 Rev2.0 Rev1.2 Rev3.3 VCK190
U250
KCU116
Silicom
KU15P
4セッション Rev1.1 Rev1.0 Rev3.3 KCU116
2 port デモ Rev1.1 Rev1.0 Rev3.3
DMA
on Alveo card		 Rev1.0 Rev1.0 Rev1.0 U250
U50
Silicom NIC card Rev1.0 Rev1.0 Rev1.0 Silicom
fb2CGhh@KU15P

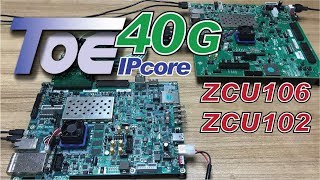

対応デバイス Kintex Ultrascale KCU105, Zynq Ultrascale+ ZCU102 / ZCU106
TOE40G-IPTOE40G-IP Rev1.2 Rev1.0 Rev1.2 - KCU105
ZCU102
ZCU106
対応デバイス Virtex UltraScale+ VCU118, Kintex UltraScale+ KCU116
TOE25G-IPTOE25G-IP Rev1.5 Rev1.4 Rev1.3 Rev2.5 VCK190
VCU118
KCU116
ZCU111
25GEMAC/PCS
+RS-FEC -IP		 Rev1.0 Rev1.0 Rev1.0 KCU116
10G25G EMAC-IP Rev1.3
4セッション Rev1.0 Rev1.0 Rev2.5 VCK190
2 port デモ Rev1.0 Rev1.0 Rev2.5
FTPサーバデモ with NVMe-IP Rev1.0 Rev1.0 Rev2.5 KCU116
対応デバイス Zynq UltraScale+ ZCU106/ZCU102, Virtex UltraScale+ VCU118
Kintex UltraScale KCU105
IPコア &
オプション		 データシート リファレンス デザイン デモ手順書 FPGAボード セットアップ 無償評価デモファイル * パスワード依頼
TOE10G-IPTOE10G-IP Rev1.14 Rev1.5 Rev2.3 Rev3.3 ZCU106
ZCU102
VCU118
KCU105
ZC706
VC707/KC705 標準デモ
Rev1.0J
同時送受信
Rev1.0J		 標準デモ
Rev1.3J
同時送受信
Rev1.1J		 VC707
KC705
10G25G EMAC-IP Rev1.3
FTPサーバデモ
with NVMe-IP & exFAT-IP		 Rev1.2 Rev2.0 Rev2.1 ZCU102
ZCU106
KCU105
マルチセッション Rev1.0J Rev1.0J ZC706
KC705
VC707

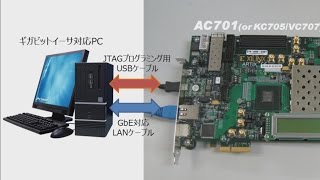

対応デバイス Zynq-7000 ZC706, Virtex-7 VC707, Kintex-7 KC705, Artix-7 AC701
TOE1G-IPTOE1G-IP Rev2.12 Rev1.2 Rev2.1 Rev3.0 KC705
AC701
マルチセッション・デモ Rev1.0 Rev1.0 KC705
2 port デモ Rev1.4 Rev1.3 KC105
ZC706
KC705
AC701
FTP サーバ デモ Rev1.1J Rev1.1J ZC706
KC705
* パスワードが必要です。依頼フォームからパスワードを入手できます。

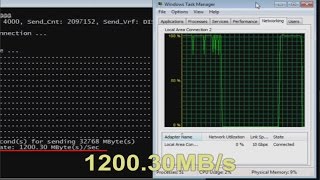

パフォーマンス

TOE100G-IPでの AMD KCU116 と Alveo U250 の対向評価実測値が、12GB/秒を達成しました。
パフォーマンスデモの様子は、YouTubeで視聴頂けます。こちら
1分でわかる実機評価デモ 動画まとめ記事



マルチ・セッション デモ

TOE100G-IP マルチ・セッション リファレンス・デザインは、TOE100G-IP複数インスタンスによりマルチ・セッションの同時転送を可能にすることで、TCPスループットを最大化します。
マルチ・セッション化により、PCの制約により生じるTCP通信のパフォーマンスの低下を大幅に改善し、高価なエンタープライズ向けサーバーではなくても、超高速TCP通信を実現するソリューションを提供します。

1分でわかる記事: TCP通信のマルチ・セッションで100GbE帯域を最大活用

25GEMAC/PCS+RS-FEC IP

25G EMAC/PCS + RS-FEC IPコアは、Ethernet MAC層、物理符号化層(PCS)、およびRS-FECサブレイヤーを含む物理層を提供します。RS-FEC(リード・ソロモン符号)機能の実装により、データの信頼性と接続の安定性が大幅に向上し、データ信頼性を重視するアプリケーションに最適なソリューションです。

特 長
  • 25Gbps Ethernet MAC + PCS with RS-FEC
  • 動作周波数390.625MHz, 64bit XGMII インターフェース
  • AXI4-streamにてユーザーロジックとDGのネットワークIP (TOE25G-IP/UDP25G-IP) を接続
  • サポートモード:
    • 1-9014バイトの送信パケット長 (ゼロパディング機能付き)
    • 受信フレームに対するフレームチェックシーケンス挿入の検出およびマーキング
    • 受信フレームに対するフレームチェックシーケンスエラーの検出およびマーキング
  • カスタマイズ対応(要相談)
  • 省リソース、低遅延
KCU116でのループバック・デモ
ラウンドトリップのレイテンシ時間は471.04 nsを計測 (パケットサイズ9014バイト時)

25GEMAC/PCS+RS-FEC IP YouTube 動画

[part1]
RS-FEC (Reed Solomon Forward Error Correction) について
[part2]
標準10G25G EMAC IP との比較
[part3]
超低遅延
25GEMAC/PCS+RS-FEC IP デモ
ブログ記事
ブログ記事
ブログ記事

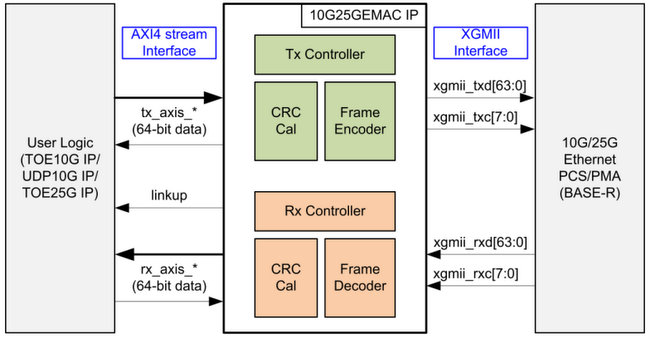

DG 10G25GEMAC コアで、最小19.2nsの超低レイテンシを実現

DG 10G25G EMAC コアは、TOE10Gおよび25G-IP専用に最適化された MAC レイヤを提供します。AMD製MACと高い互換性があり、下記の特長を備えます。

  • 超低レイテンシ Tx=19.2nsec, Rx=44.8nsec.
  • 最小限の消費リソース、AMD製MACコアの1/2
  • 低価格、AMD製MACコアの1/5

DG 10G25GEMAC-IP AMD 10GEMAC
Tx latency (clk freq.=156.25MHz) 19.2ns (3clk) 19.2ns (3clk)
Rx latency (clk freq.=156.25MHz) 44.8ns (7clk) 115.2ns (18clk)
CLB LUTs 1873 3498
CLB Registers 1072 3291
CLB 326 694

アプリケーション例

TOE100G-IPは、データスループット要件の急速な増大に対応するための最適ソリューションです。
超・高速ネットワーク通信を必要とするアプリケーション例
  • マルチ・チャネルHDビデオ・ストリーミング
  • カメラ、LIDAR、レーダー、センサーのマルチ・チャネルで構成される自動運転開発システム
  • MRIやPETスキャンなどの医療用スキャナー

TOE100G-IP紹介＆アプリ例は、YouTubeで視聴頂けます。こちら
TOE100G-IPと最適アプリが1分でわかる 動画まとめ記事

注文情報

IPコア IPコア 型番 対応デバイス
TOE100G-IP TOE100G-IP-ALV ALVEO
TOE100G-IP-VSL Versal
TOE100G-IP-KUP Kintex Ultrascale+
TOE40G-IP TOE40G-IP-ZUP Zynq Ultrascale+
TOE25G-IP TOE25G-IP-VUP Virtex Ultrascale+
TOE25G-IP-KUP Kintex Ultrascale+
TOE10G-IP TOE10G-IP-ZUP Zynq Ultrascale+
TOE10G-IP-VUP Virtex Ultrascale+
TOE10G-IP-KU Kintex Ultrascale
TOE10G-IP-KT7 Kintex-7
TOE10G-IP-VT7 Virtex-7
TOE10G-IP-ZQ7 Zynq-7000
TOE1G-IP TOE1G-IP-ZQ7 Zynq-7000
TOE1G-IP-VT7 Virtex-7
TOE1G-IP-KT7 Kintex-7
TOE1G-IP-AT7 Artix-7
TOE1G-IP-SP6 Spartan-6
追加オプション DG-10G25GEMAC-IP-X TOE25G-IP, TOE10G-IP, UDP10G-IP専用EMAC-IP
評価用アクセサリ 型番 説明
AB15-SFPFMC AMD FPGA評価ボード用SFP-FMC変換アダプタボード
SPF+インタフェースを4ch搭載
312.5MHzクロックオシレータ搭載
取扱説明書ダウンロード
