USB3.0-IPコア

特長ブロック図資料ダウンロードアプリケーション例注文情報
USB3.0-IP

USB3.0-IPコアはUSB3.0規格Revision1.0に準拠しており、Xilinx製7シリーズ,Spartan-6, Virtex-6 FPGAで動作するようデザインされております。本IPコアはリンクレイヤおよびプロトコルレイヤを含み、 TI社製外部PHYチップと組み合わせることで、USB3.0インタフェースを容易に実現します。
 また、Xilinx社製各種評価ボード用時間制限デモファイルを準備しておりますので、購入前に無償で本コアを実機で評価・お試し頂けます。



特長

  • USB3.0規格Revision1.0に準拠
  • ホスト用コントローラ、またはデバイス用コントローラを提供
  • リンクレイヤおよびプロトコルレイヤを包含
  • フィジカルレイヤはTI社製PHYチップとインタフェース
    ** 新規設計での使用を推奨しません。 詳しくはTIページを参照下さい
  • コア周波数はPIPE接続部は250MHz、内部は125MHz以上で選択可能
  • USB 3.0 PIPEインタフェース 16bitサポート
  • 最大15個のIN/OUTルートポイント(ホスト側IP)、あるいはエンドポイント(デバイス側IP)をサポート
    - コントロール1個
    - IN/OUT 各7個
  • 全ての転送タップをサポート(Control転送、Bulk転送、Isochronous転送、Interrupt転送)
  • Xilinx社製各種評価ボードによる購入前の無償実機評価が可能
    ※USB3.0-FMCアダプタボード (型番:AB07-USB3FMC あるいはAB07-USB3FMC-1.8VIF)」が別途必要です。
    時間限定版無償bitファイルの入手はこちらのページから
  • 安心の国内サポート
  • インフィニテグラ株式会社による、USB3.0-IPコア対応のソフトウェア開発サポート

ブロック図 (ホスト)



詳細資料ダウンロード

最新資料アップデート情報はこちらで確認できます。
またDGニュースから通知を受け取ることができます。DGニュースを受け取る

共通資料

資料 ダウンロード
USB3.0-IPコア リーフレット Rev2.2J
USB3.0-IPコア プレゼンテーション Rev1.9J
FAT32データレコーダのご紹介 Rev1.0J
デモ基板(AB07-USB3FMC**)取扱説明書 Rev2.0J

技術資料 & 無償評価ビットファイル

対応デバイス Zynq-7000 ZC706, Virtex-7 VC707, Kintex-7 KC705
Spartan-6 SP605, Virtex-6 ML605
IP コア データシート リファレンスデザインドキュメント デモ手順書 無償評価デモ
* パスワード依頼
デモビデオ
USB3.0
Host-IP
Rev1.5J Rev1.11J Rev1.4J ZC706
VC707
KC705
SP605
ML605
USB3.0
Device-IP
Rev1.4J Rev1.1J Rev1.2J ZC706
KC705
SP605
ML605


購入前に無償で実機評価できます!!

時間限定版bitファイルのデモ
(デバイスIP/SP605編)
をyoutubeに公開中!!
動画を見る
本USB3.0-IPをXilinx FPGAボード上で評価できるよう、時間限定版無償bitファイルを準備しております。
(USB3.0-FMCアダプタボード (型番:AB07-USB3FMCあるいはAB07-USB3FMC-1.8VIF)」が別途必要です)。
登録フォームページヘ






パフォーマンス

USB3.0-IPコアはUSB3.0規格Revision1.0に準拠、SuperSpeed 5Gbps通信機能を実装しており、現行のUSB3.0システム上限を達成します。

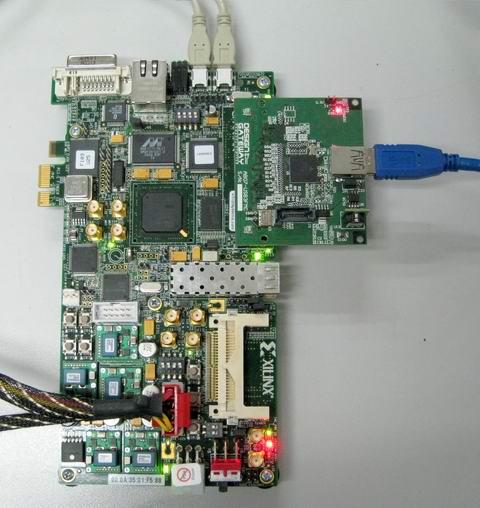

SP605ボードでUSB3.0-IPコアを評価
(アダプタボードAB07-USB3FMCと接続)
USB3.0-IPコアホスト側標準リファレンス・デザイン
FAT32の基本的なコマンドをサポート



アプリケーション例:FAT32レコーダ (デバイス側)

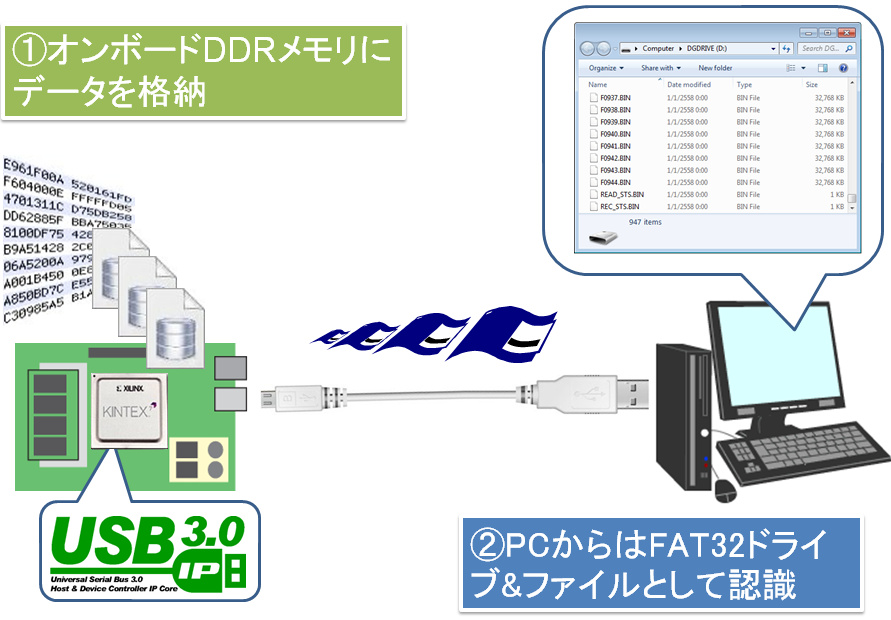

USB3.0デバイス側-IPコアで、FAT32データレコーダシステムを簡単に実現することが可能です。

システム概要



特長

  • OSからはFAT32外部ストレージとして認識されるため、WindowsでもLinuxでもドライバ不要!!
  • 実機動作するリファレンス・デザインを準備しております。
  • Xilinx FPGAボード上で無償評価デモができます。


USB3.0-IPコア向けSW開発


インフィニテグラ株式会社の協力により、USB3.0-IPコア向けのファームウェアおよびソフトウェアの開発が可能です。特にUSB3.0-IPコアの性能を最大限に引き出す、 医療向け/FA向けUSBカメラシステムをご提案および開発を推進いたします。



注文情報

IPコア 型番 (旧型番) 対応デバイス

ホストIP

USB3H-IP-SP6 Spartan-6
USB3H-IP-VT6 Virtex-6
USB3H-IP-KT7 Kintex-7
USB3H-IP-VT7 Virtex-7
USB3H-IP-ZQ7 Zynq-7000

デバイスIP

USB3D-IP-SP6 Spartan-6
USB3D-IP-VT6 Virtex-6
USB3D-IP-KT7 Kintex-7
USB3D-IP-VT7 Virtex-7
USB3D-IP-ZQ7 Zynq-7000
評価用アクセサリ 型番 説明
AB07-USB3FMC Xilinx製 FPGA評価キット対応の、USB3.0-IP実機評価用FMC拡張基板です。
USB3.0 TypeA toA ケーブル(1m)が1本付属します。
※FMCのI/O電圧は2.5Vのみ対応 (1.8V-I/OのVC707等には使えません)
AB07-USB3FMC-1.8VIF Xilinx製 FPGA評価キット対応の、USB3.0-IP実機評価用FMC拡張基板です。
USB3.0 TypeA toA ケーブル(1m)が1本付属します。
※FMCのI/O電圧は1.8Vのみ対応 (VC707)
